新聞中心>> 氣動球閥和氣動蝶閥有什么不同之處？兩者都有什么優缺點？ 返回首頁

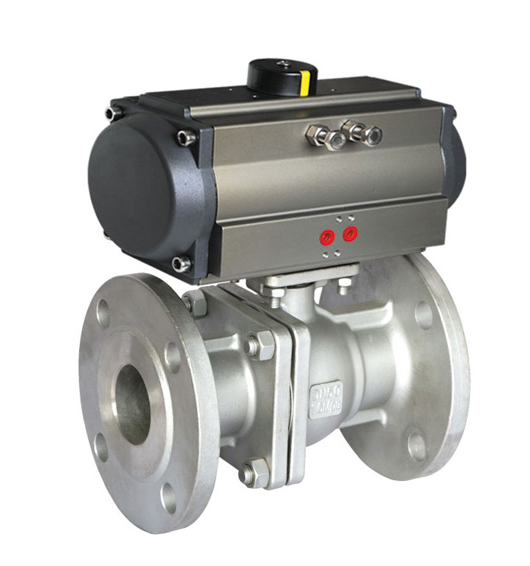

氣動球閥是一個球體，利用球體繞閥桿的軸線旋轉90°實現開啟和關閉的目的。氣動球閥在管道上主要用于切斷、分配和改變介質流動方向，設計成V形開口的氣動球閥還具有良好的流量調節功能。氣動蝶閥和氣動球閥不同，它是用圓盤式啟閉件往復回轉90°左右來開啟、關閉和調節流體通道的一種閥門。
氣動球閥的特征：阻塞與分泌：當閥門處于關閉情況時，上下游側的閥座使液體阻斷，閥體中腔的積滯物可以通過分泌設備進行分泌。自動泄壓結構：傍邊腔壓力呈現失常添加現象時，中腔介質能依托本身的推力推動閥座而自動泄壓，然后保證閥提安全。閥桿的可靠密封：閥桿選用有倒密封的下裝式結構，倒密封的密封力隨介質壓力增高而增大，故能保證閥桿的可靠密封，而且，當閥桿失常升壓時，閥桿不會噴出。防火結構：根據工況及用戶的需求，球閥可規劃為防火結構。防靜電結構：當操作閥門時，由于球體和閥座之間的摩擦，會發作牛靜電電荷并積聚在球體上，為防止發作靜電火花，特在閥門上設置靜電設備，將積聚在球體上的電荷導出。
氣動球閥在管路中主要用來做切斷速度快、分配和改變介質的流動方向。氣動球閥是一種新型閥門，它具有以下優點：
1、流體阻力小，其阻力系數與同長度的管段相等。
2、結構簡單、體積小、重量輕。
3、緊密可靠，球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4、操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5、維修方便，氣動球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7、適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
8、因為氣動球閥動力源采用的是氣體，一般為0、2-0、8MPa壓力，相對比較安全。氣動球閥如果漏氣的話，相對液動、電動來說，氣體可以直接排出，對環境沒有污染，同時具有較高的安全性。
9、相對于手動和渦輪轉動球閥來說，氣動球閥可以大口徑配置，（手動和渦輪轉動球閥一般都在DN300口徑以下，氣動球閥可以達到DN1200口徑。）
缺點如下：1、它的調節性能相對于截止閥要差一些，尤其是氣動閥；2、因為氣動球閥 主要的閥座密封圈材料是聚四氟乙烯，它對幾乎所有的化學物質都有是惰性的。但聚四氟乙烯的物理特性，包括較高的膨脹系數，對冷流的敏感性和不良的熱傳導性，要求閥座密封的設計必須圍繞這些特性進行。當密封材料變硬時，密封的可靠性就受到破壞。而且，聚四氟乙烯的耐溫等級較低，只能在小于180℃情況下使用。超過此溫度，密封材料就會老化。如果要讓能長期使用一般建議在120℃下使用；
缺點如下：
1、它的調節性能相對于截止閥要差一些，尤其是氣動閥；
2、因為氣動球閥 主要的閥座密封圈材料是聚四氟乙烯，它對幾乎所有的化學物質都有是惰性的。但聚四氟乙烯的物理特性，包括較高的膨脹系數，對冷流的敏感性和不良的熱傳導性，要求閥座密封的設計必須圍繞這些特性進行。當密封材料變硬時，密封的可靠性就受到破壞。而且，聚四氟乙烯的耐溫等級較低，只能在小于180℃情況下使用。超過此溫度，密封材料就會老化。如果要讓能長期使用一般建議在120℃下使用；
氣動蝶閥的優點：
1、啟閉便利迅速、省力、流體阻力小，能夠常常操作。
2、結構簡略，體積小，重量輕。
3、能夠運送泥漿，在管道口積存液體 少。
4、低壓下，能夠完成杰出的密封。
5、調理性能好。
缺點：
1、氣動蝶閥的密封性能相對于氣動球閥、氣動閥較差，故用于密封要求不是很高的地方；
2、由于氣動蝶閥的結構和密封材料的限制，不宜用于高溫、高壓的管路系統中。一般工作溫度在300℃以下，PN40以下；
3、氣動蝶閥的流量調節范圍不大，當開啟達30%時，流量就達到近95%以上；氣動蝶閥和氣動球閥在某些工作條件下，不允許采用通徑收縮的閥門。
這一方面是為了減小管線的阻力損失，另一方面是為了避免通徑收縮后給機械清掃管線造成障礙。
