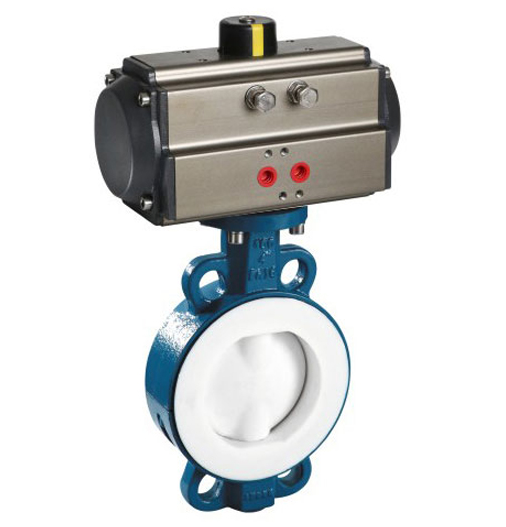

氣動蝶閥包括閥體及氣動裝置，其特征在于，閥體內設有閥板；氣動裝置包括氣缸、轉動連接臂及轉軸；氣缸的驅動桿連接轉動連接臂一端端部，轉動連接臂的另一端連接轉軸一端端部，轉軸與閥板中部連接，連接臂與驅動桿轉動連接，與轉軸固定連接。本氣動蝶閥結構簡單，同時，閥板及閥體架均采用耐磨材料制成，使使用壽命延長一倍以上。
氣動蝶閥是用隨閥柑轉動的圓形蝶板做啟閉性,以實現啟用動作的氣動閥門主要做截斷閥使用,亦可設計成具有調節或段閥兼調節的功能，碟閥在低壓大中口徑管道上的使用越來越多。
蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該電動閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時 阻力，因此通過該閥門所產生的壓力降
很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。
如果要求蝶閥作為流量控制使用，主要的是正確選擇閥門的尺寸和類型。蝶閥的結構原理尤其適合制作大口徑閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。
